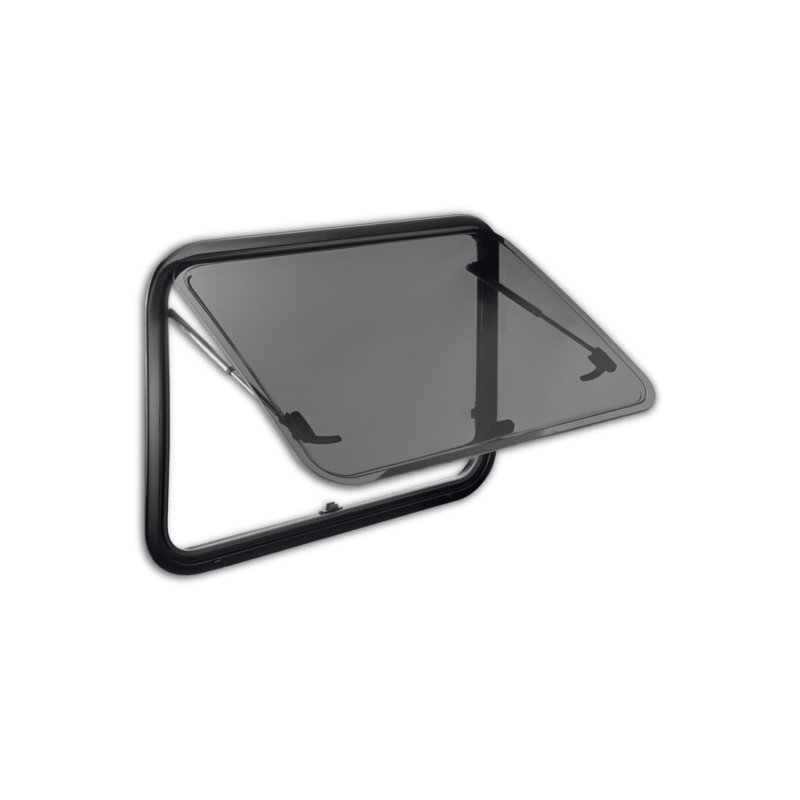

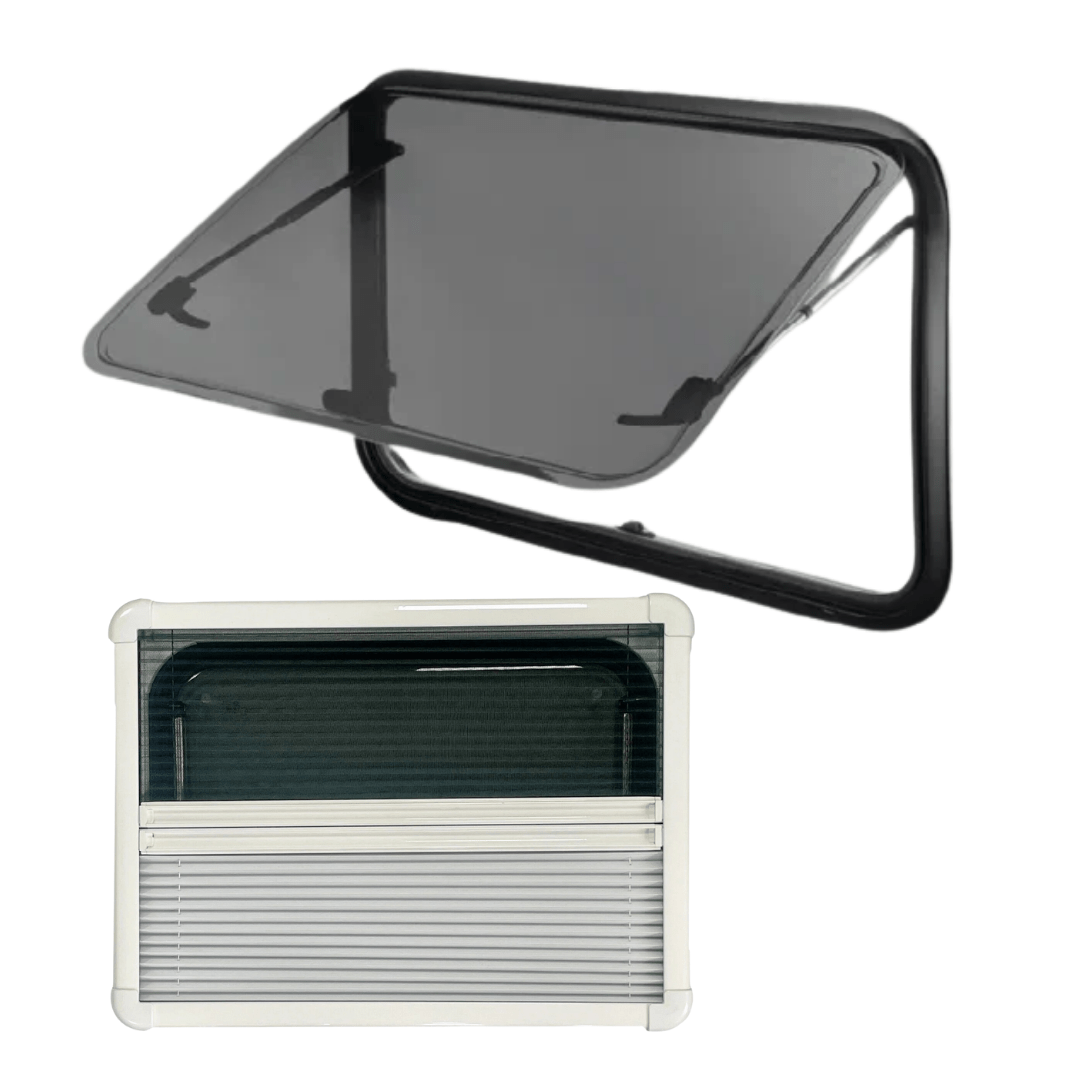

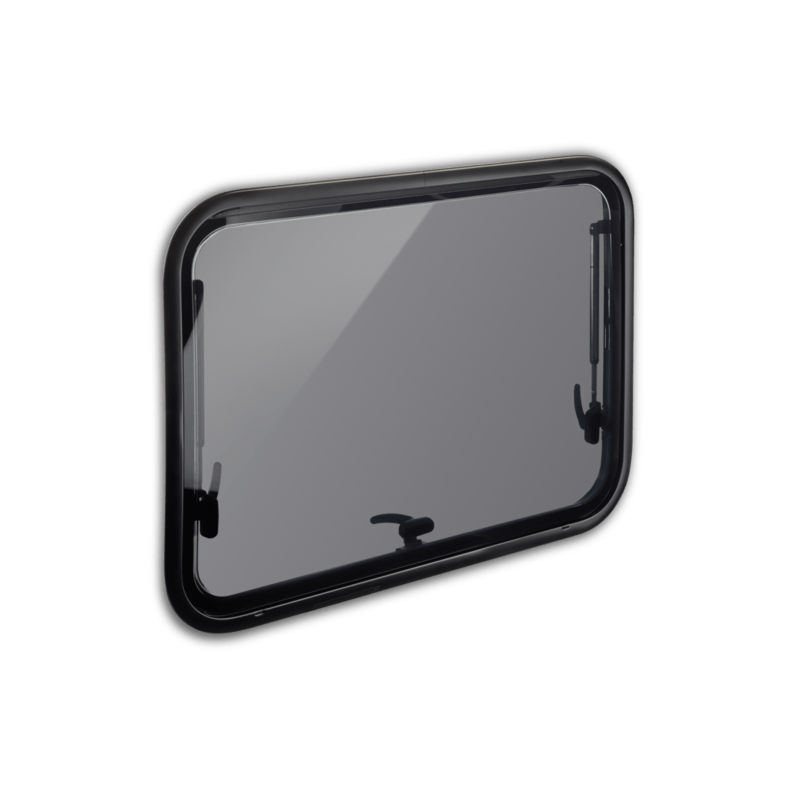

Das Ausstellfenster SHADE hat abgerundete Ecken und eine dunkel getönte Doppelverglasung und ist nach ECE R43 zugelassen. Es öffnet sich bis 70° und passt auf Wandstärken von 30 bis 55 mm. Komplett geliefert: Verdunkelungsrollo, Fliegengitter und Aluminium-Montagerahmen inklusive.
Die richtige Größe wählen
Die Auswahl zeigt das Innenmaß, also den Ausschnitt, der in die Wand geschnitten wird.
Empfohlene maximale Ausschnittmaße je Kastenwagen (in mm)
| Kastenwagen |
Seitenwände |
Hecktüren |
| Max. Höhe |
Max. Breite |
Max. Höhe |
Max. Breite |
| L1H1 |
400 |
700 |
350 |
500 |
| L2H2 |
520 |
970 |
450 oder 520* |
500 |
| L3H3 / L4H3 |
550 |
1100 |
450 oder 520* |
500 |
* 450 mm bei Master, Movano, NV400; 520 mm bei Ducato, Jumper, Boxer, Sprinter, Crafter.
Diese Werte entsprechen den Möglichkeiten des Fahrzeugs. Das Ausstellfenster SHADE ist auch in großen Formaten bis zu 1450 × 550 für Wohnmobile, Wohnwagen und Aufbauten erhältlich.
Die Verstärkungen unterscheiden sich je nach Baujahr und Modell: Übertragen Sie den Ausschnitt auf Ihre Wand und prüfen Sie, dass keine Verstärkung, kein Kabel und kein Schlauch hindurchführt. Im Zweifelsfall senden Sie uns ein Foto, und wir bestätigen es.
Der Außenrahmen ragt auf jeder Achse um 3 cm über (Außenmaß: L + 3 cm × H + 3 cm).
💡 Gut zu wissen: Der Innenrahmen wird aufgesetzt an der Wand montiert. Er verkleidet die Kanten des Ausschnitts, ohne zusätzlichen Platz zu benötigen.

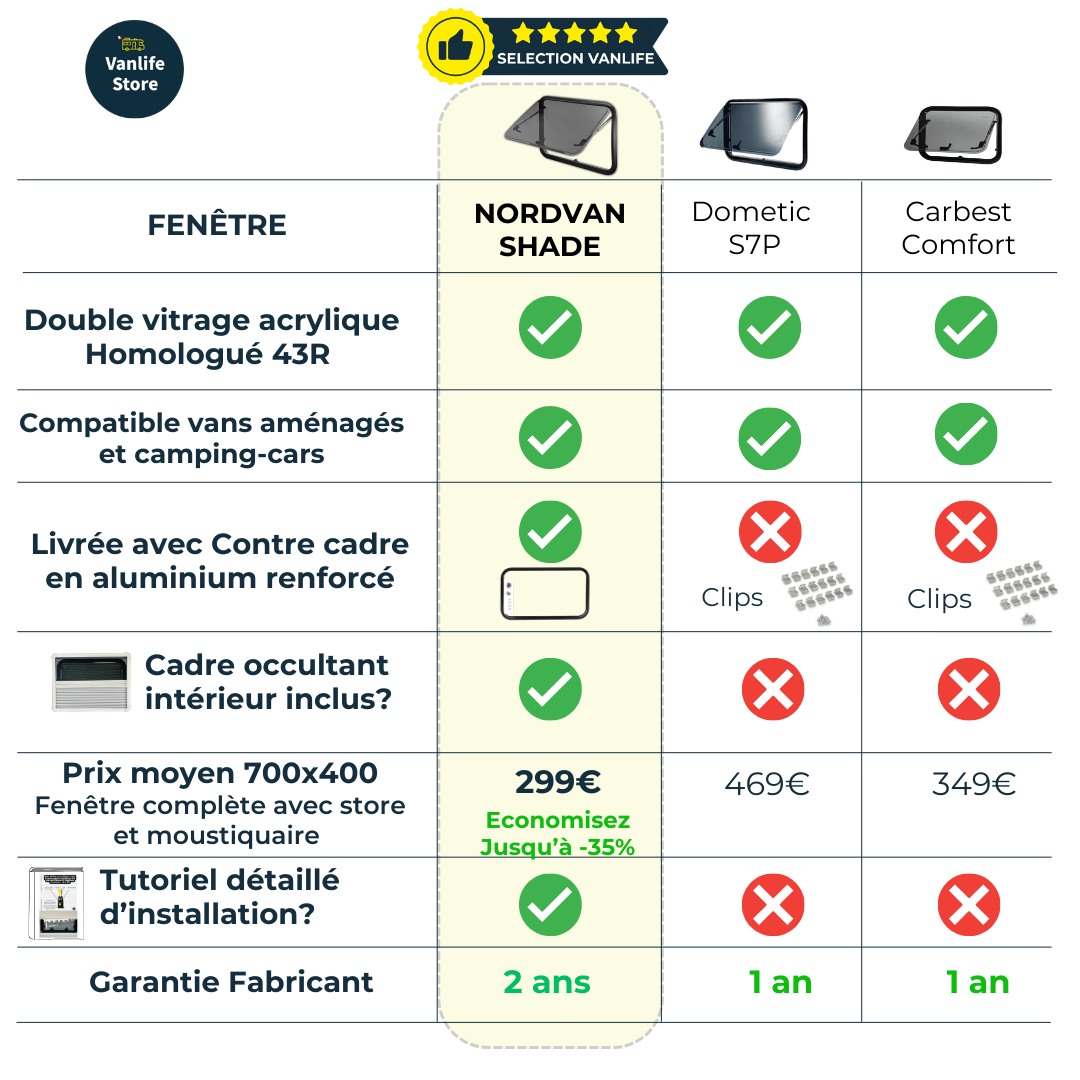

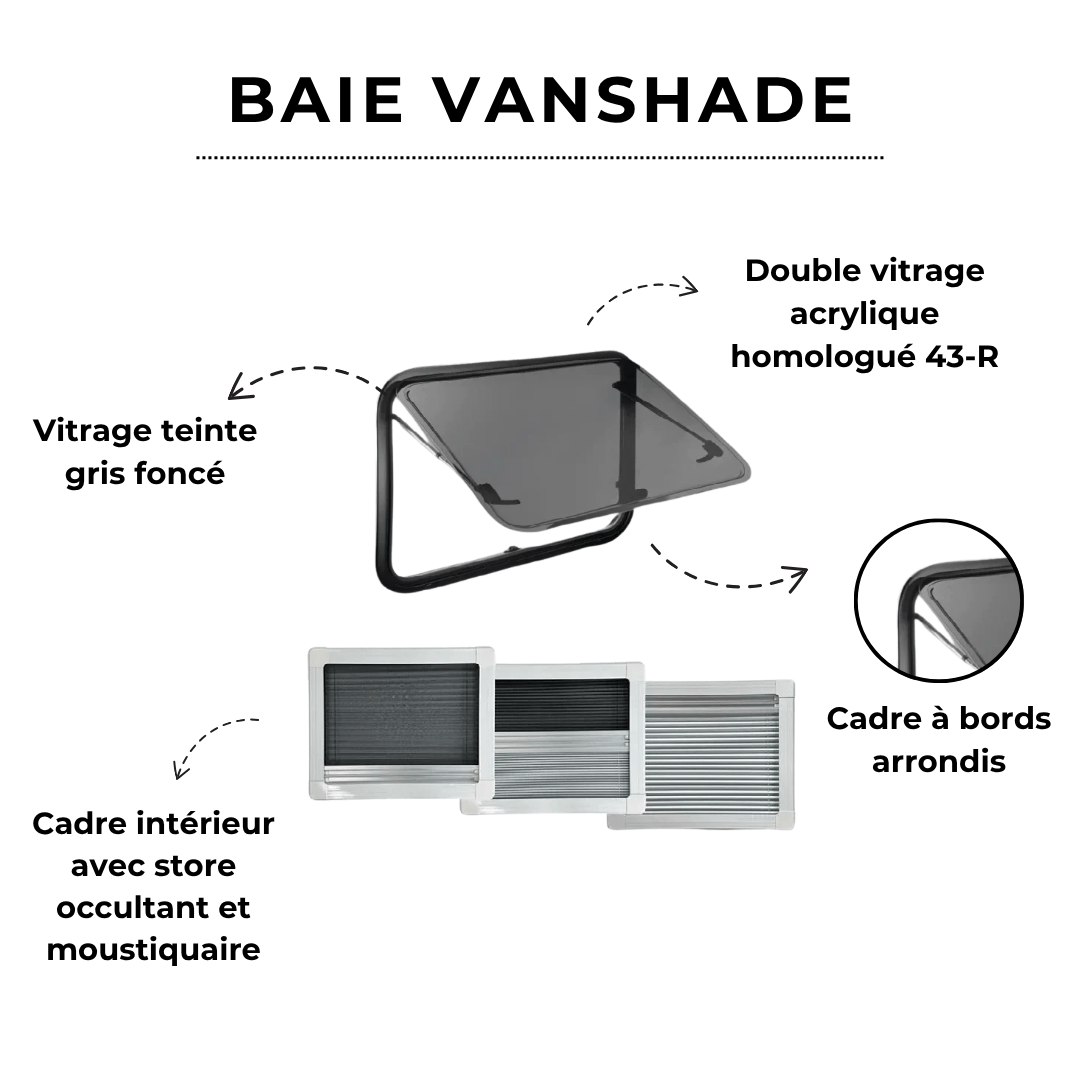

Vorteile des SHADE-Fensters
-

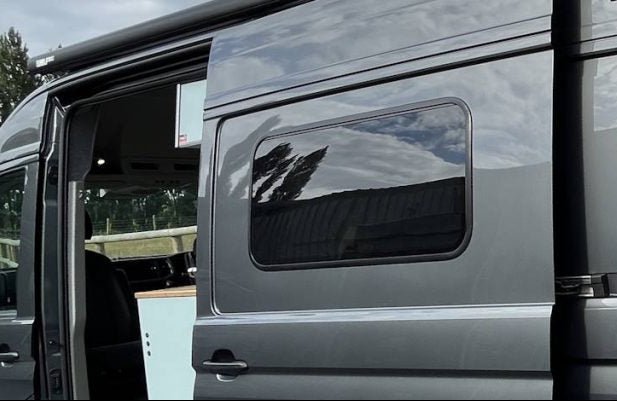

Abgerundete Ecken: Weiche Linien, die den Rundungen von Kastenwagen folgen und sich dezent in die Karosserie einfügen.
-
Privatsphäre: Die dunkel getönte Verglasung (30 % Lichtdurchlässigkeit) schützt den Innenraum vor neugierigen Blicken, ohne ihn dunkel wirken zu lassen.
-
Doppelverglasung: Zwei UV-beständige Acrylscheiben isolieren deutlich besser als eine Einfachverglasung. Im Sommer bleibt es innen kühler, im Winter wärmer und die Kondensation nimmt ab.
-
Komplett geliefert: Innenrahmen, verdunkelungsrollo, insektenschutz, Gegenrahmen und Befestigungsschrauben sind enthalten. Kein Zubehör muss separat bestellt werden.
-
Regulierbare Belüftung: Das Fenster lässt sich in 3 Positionen bis zu 70° nach außen öffnen und mit sicheren Verriegelungen arretieren.
-

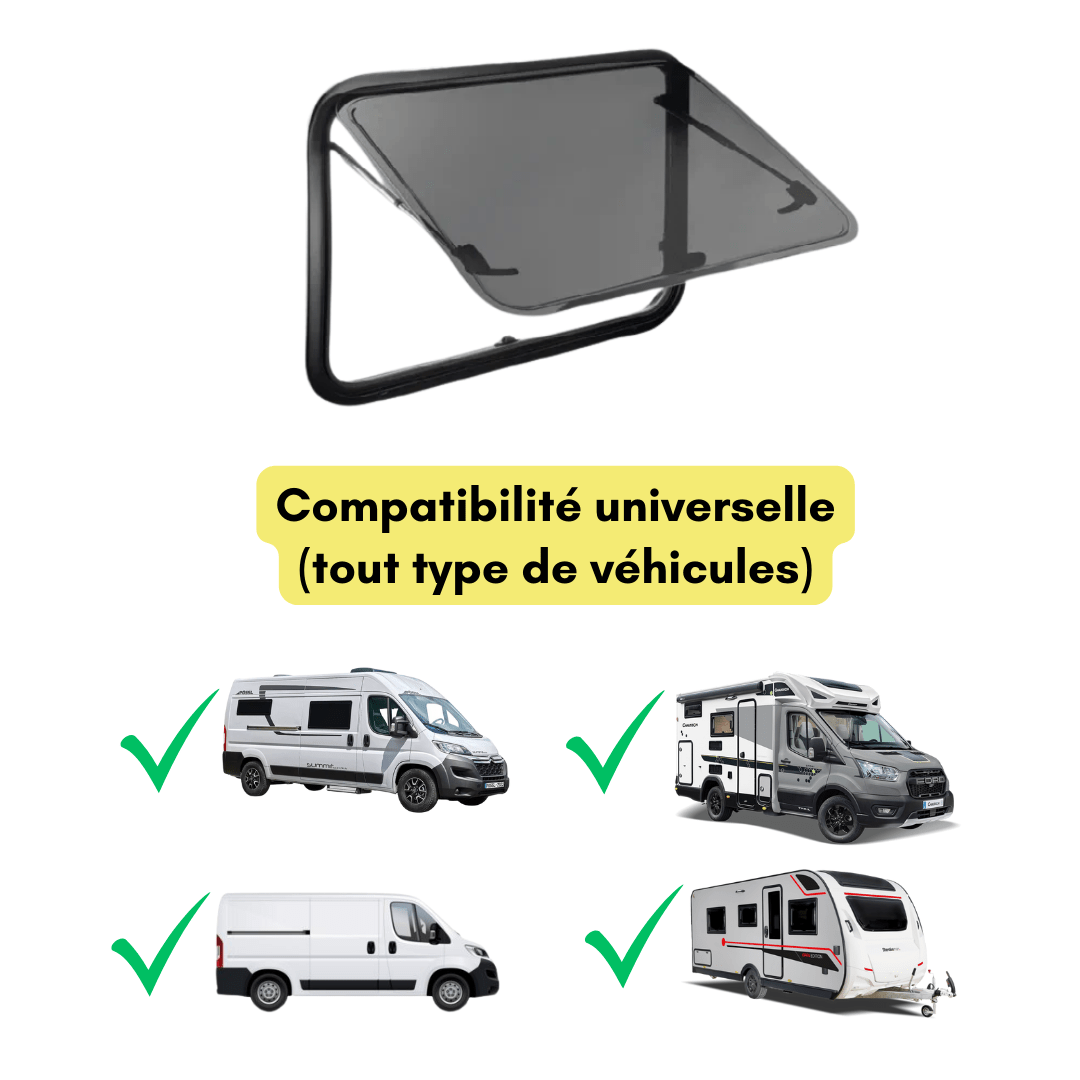

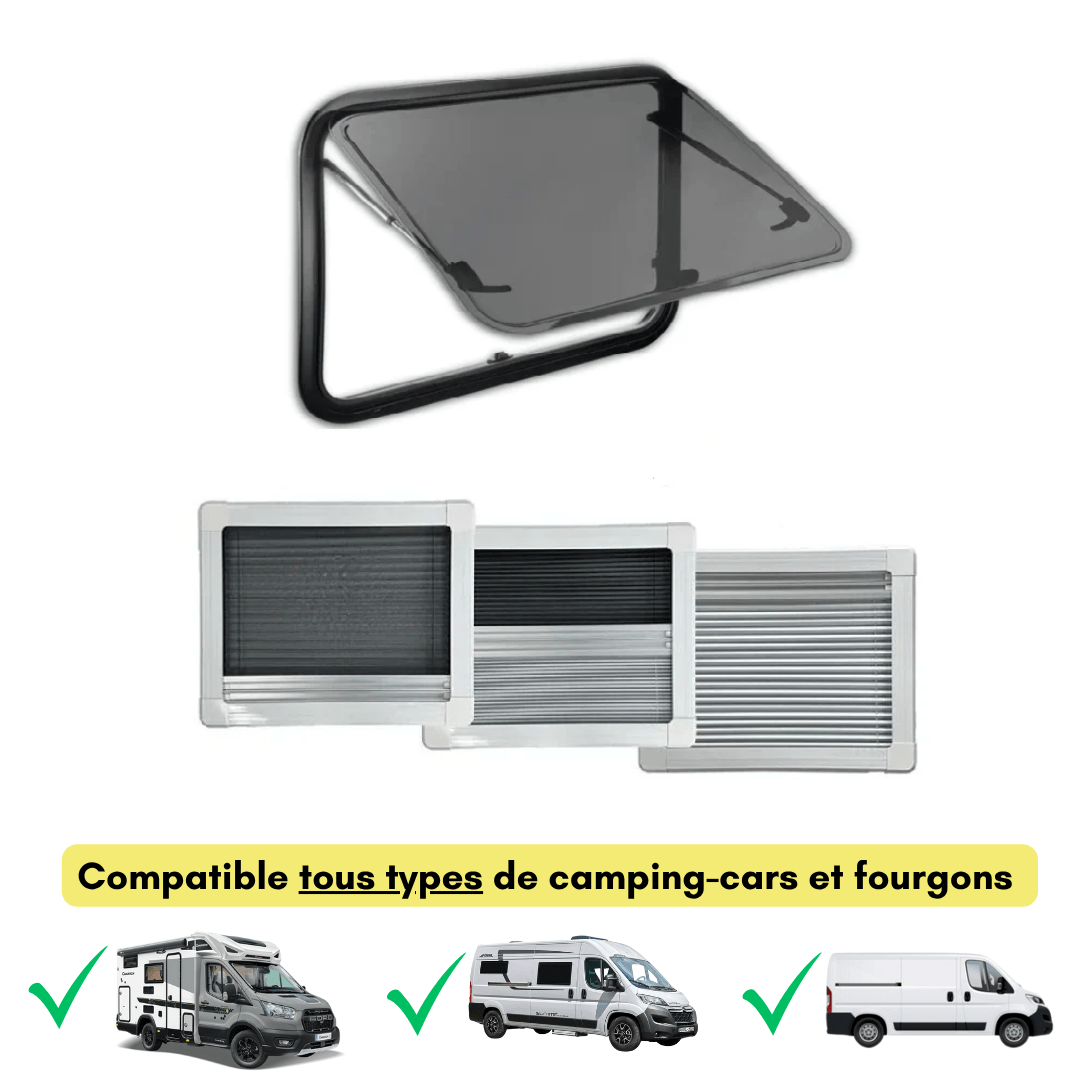

Stabile Konstruktion: Ein verstärkter Aluminium-Gegenrahmen presst das Fenster an die Wand - unabhängig davon, ob sie gekrümmt (Kastenwagen) oder flach (Wohnmobil, Wohnwagen) ist.
-
Einfache Montage: Die Schritt-für-Schritt-Montageanleitung führt Sie vom Anzeichnen des Ausschnitts bis zum endgültigen Festziehen. Rechnen Sie mit etwa 1 Stunde.
-
Homologiert und langlebig: ECE-R43-Homologation, 2 Jahre Garantie und Ersatzteile 5 Jahre lang verfügbar.
Lieferumfang
Im Karton
- 1 × Ausstellfenster SHADE
- 1 × Verstärkter Aluminium-Innengegenrahmen zur Befestigung

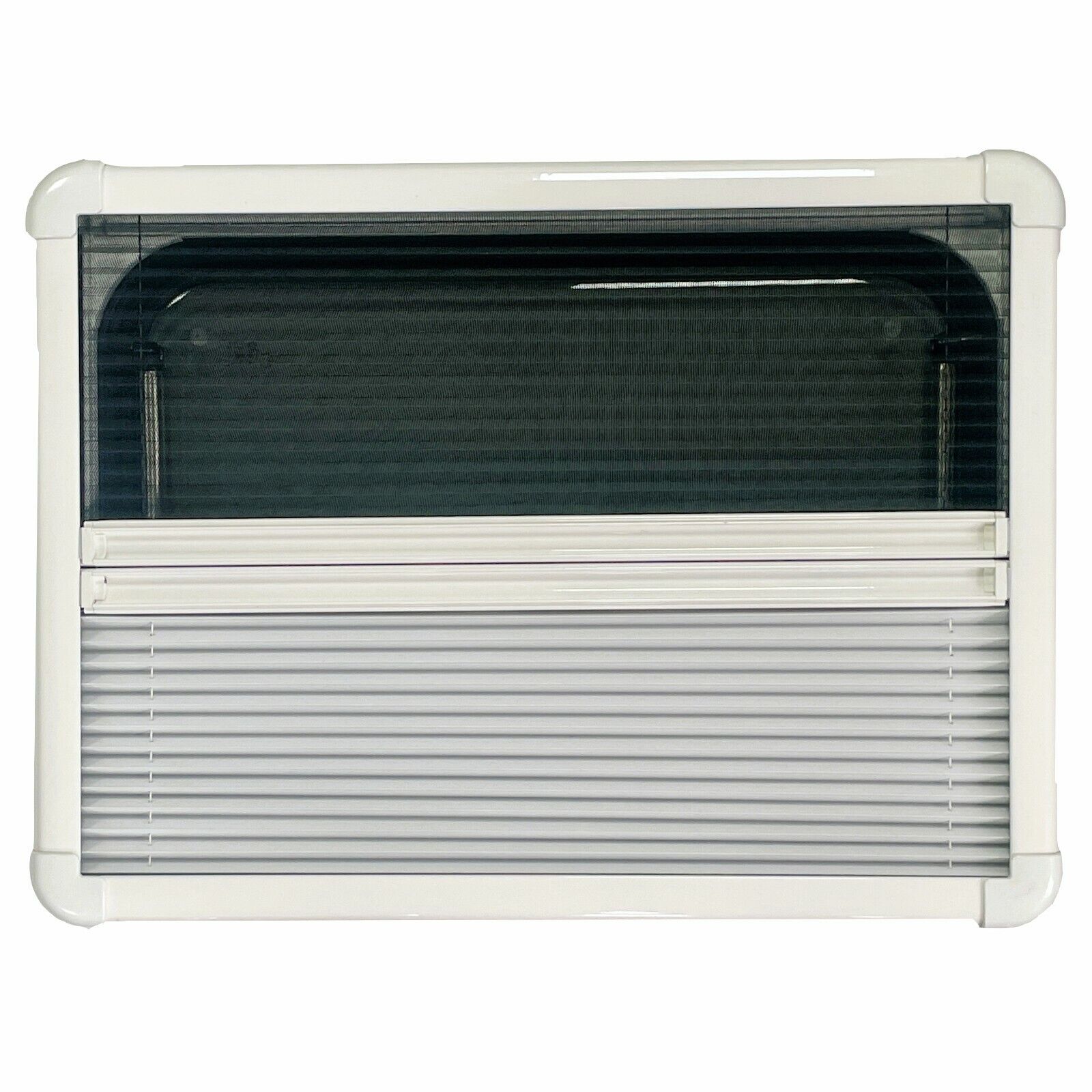

- 1 × Innenrahmen mit integriertem verdunkelungsrollo und insektenschutz
- 1 × Kompletter Befestigungssatz
- 1 × Schritt-für-Schritt-Montageanleitung
Das benötigen Sie
- 1 Kartusche Sikaflex 265 pro Fenster
- Holzleisten oder ein Holzrahmen mit mindestens 25 mm Stärke (empfohlen bei Kastenwagen mit Blechwänden)
- Stichsäge und Akkuschrauber
Rechnen Sie mit etwa 1 Stunde Montagezeit. Planen Sie zwei Personen ein, um das Fenster im Ausschnitt zu positionieren und während des Verschraubens zu halten.
Downloads
- Montageanleitung für Ausstellfenster (französisches PDF)
- Ratgeber zur Auswahl von fenstern (PDF, in 6 Sprachen verfügbar)
Häufig gestellte Fragen
F: Kompatibel mit den gekrümmten Wänden eines Kastenwagens?
A: Ja. Der verstärkte Aluminium-Gegenrahmen passt sich sowohl gekrümmten Wänden (Kastenwagen) als auch flachen Wänden (Wohnmobile, Wohnwagen) an. Der geringe Spalt an einer gekrümmten Wand wird mit Sikaflex ausgefüllt.
F: Ist es für den Straßenverkehr homologiert?
A: Ja, ECE R43: Installation ohne Zustimmung des Fahrzeugherstellers in Europa, im Vereinigten Königreich und in der Schweiz zulässig. Entspricht der technischen Untersuchung und der VASP-Zulassung.
F: Kann ich ein vorhandenes Fenster ersetzen?
A: Ja, sofern der vorhandene Ausschnitt einer unserer Größen entspricht. Messen Sie den Ausschnitt in der Wand, nicht den sichtbaren Rahmen des alten Fensters. Wenn er geringfügig kleiner ist, kann er mit der Stichsäge vergrößert werden.
Unsicher bei der Größe? Kontaktieren Sie unser Technikteam. Sie erhalten spätestens innerhalb von 24 Stunden eine Antwort.
